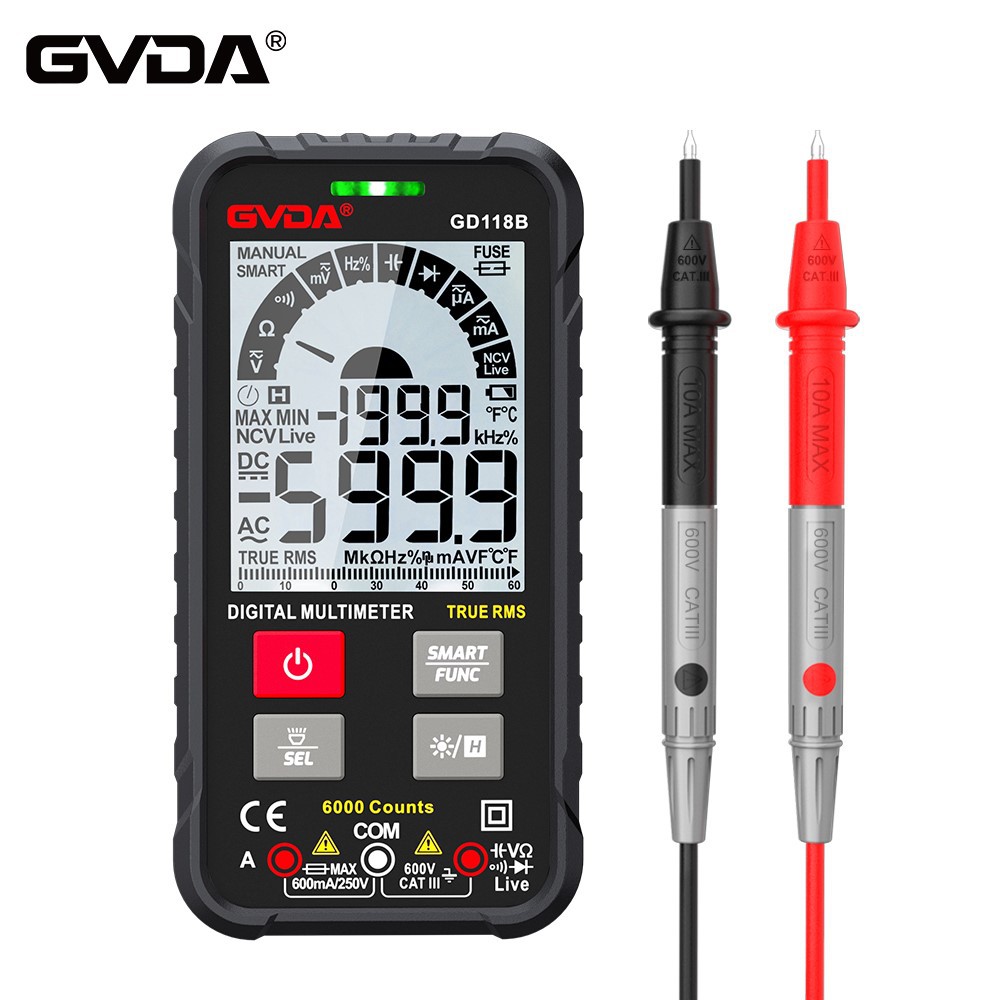

Prüfung von Elektrolytkondensatoren mit einem Digitalmultimeter
(1) Direkte Erkennung mit Kapazitätsdateien
Einige Digitalmultimeter haben die Funktion, die Kapazität zu messen, und der Bereich des UT51 ist in zwei Stufen unterteilt: 200 μ und 20 μ. Schließen Sie beim Messen zuerst das rote Testkabel an das Stromanschlussloch und dann das schwarze Testkabel an das COM-Anschlussloch an. Die Identifizierungs- und Erkennungsmethode für elektronische Komponenten des Digitalmultimeters, die Funktion zur Auswahl des Kapazitätsgetriebes, die Identifizierungs- und Erkennungsmethode für elektronische Komponenten des Digitalmultimeters und die anschließende Verwendung. Die roten und schwarzen Testleitungen werden an die beiden Pins des entladenen Kondensators angeschlossen (beachten Sie die Polarität). , und die angezeigten Daten können nach Auswahl eines geeigneten Bereichs gelesen werden. Die 200μ-Datei eignet sich zur Messung der Kapazität zwischen 20uF und 200μF; Die 20μ-Datei eignet sich zur Messung der Kapazität zwischen 2μF und 20μF.
(2) Beurteilen Sie vorab die Qualität des Kondensators mit dem Summer
Verwenden Sie die Summerdatei des Digitalmultimeters, um die Qualität von Elektrolytkondensatoren mit hoher Geschwindigkeit zu überprüfen. Die Messmethode ist in der Abbildung oben dargestellt. Stellen Sie das Digitalmultimeter auf die Summerposition und verwenden Sie zwei Testleitungen, um den Kontakt mit den beiden Pins des zu testenden Kondensators Cx zu erkennen. Messen Sie dann erneut, indem Sie die beiden Messleitungen austauschen. Der Summer sollte ertönen, was anzeigt, dass der zu prüfende Elektrolytkondensator grundsätzlich normal ist. Zu diesem Zeitpunkt können Sie die 20-MΩ- oder 200-MΩ-Hochwiderstandsdatei aufrufen, um den Leckwiderstand des Kondensators zu messen und zu beurteilen, ob er gut oder schlecht ist.
Wenn der Summer während des Tests weiterhin piept, weist dies darauf hin, dass der Elektrolytkondensator kurzgeschlossen wurde; Wenn der Summer nicht ertönt und das Messgerät immer „1“ anzeigt, bedeutet dies, dass der interne Schaltkreis des zu prüfenden Kondensators unterbrochen ist oder die Kapazität verschwunden ist. Verwenden Sie ein Digitalmultimeter, um eine Kapazität von mehr als 20 μF zu messen. Beachten Sie, dass diese Methode sehr praktisch ist.
(3) Vorläufige Kapazitätserkennung mit Widerstandsdatei
Es ist erwiesen, dass der Ladevorgang des Kondensators auch mit einem Digitalmultimeter beobachtet werden kann, das tatsächlich die Änderung der Ladespannung mit der digitalen Größe auf dem Bildschirm widerspiegelt. Im Folgenden wird die Methode zur Verwendung der Widerstandsdatei des Digitalmultimeters zur Erkennung von Kondensatoren beschrieben, was für Instrumente ohne Kapazitätsdateien sehr praktisch ist. Diese Methode eignet sich zur Messung von Kondensatoren mit großer Kapazität im Bereich von 0,1 μF bis zu mehreren tausend Mikrofarad.
Drehen Sie das Digitalmultimeter auf den entsprechenden Widerstandswert, und die rote Messleitung und die schwarze Messleitung kontaktieren jeweils die beiden Pole des zu prüfenden Kondensators Cx. Zu diesem Zeitpunkt erhöht sich der angezeigte Wert schrittweise von „000“, bis das Überlaufsymbol „1“ angezeigt wird. Wenn „000“ dauerhaft angezeigt wird, bedeutet dies, dass der interne Kondensator kurzgeschlossen ist; Wenn der Überlauf ständig angezeigt wird, liegt möglicherweise ein offener Stromkreis zwischen den Innenelektroden des Kondensators vor oder die ausgewählte Widerstandsdatei ist möglicherweise nicht geeignet. Bei der Prüfung von Elektrolytkondensatoren ist zu beachten, dass die rote Prüfleitung (positiv geladen) an den Pluspol des Kondensators und die schwarze Prüfleitung an den Minuspol des Kondensators angeschlossen wird.
