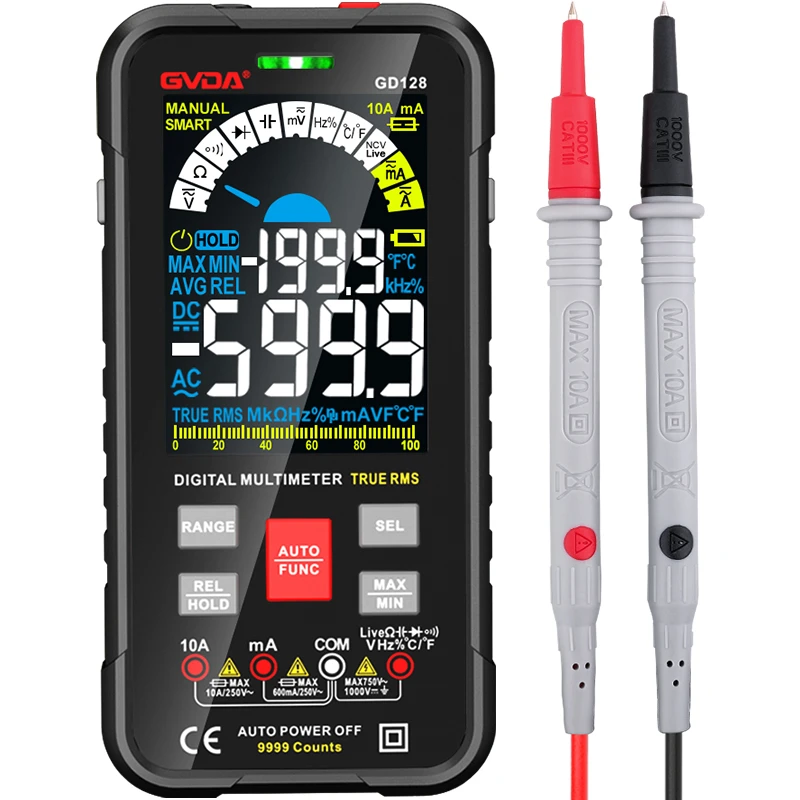

So verwenden Sie das Digitalmultimeter: Zunächst müssen Sie einige Grundlagen verstehen, z bedeutet DC-Spannungsblock V~ oder ACV AC-Spannungsblock bedeutet A- oder DCA DC-Stromblock bedeutet A~ oder ACA bedeutet AC-Stromblock, Ω bedeutet elektrischer Block, zeichnen Sie ein Diodensymbol, das ein Diodengetriebe ist, auch bekannt als Summergetriebe, F bedeutet kapazitives Getriebe, H stellt den Induktivitätsblock dar, hfe stellt den Triodenstromverstärkungsfaktor-Testblock dar. Im Allgemeinen hat das digitale Messgerät vier Buchsen, nämlich: VΩ-Loch, COM-Loch, mA-Loch, 10A-Loch oder 20A-Loch.
Messen Sie Gleichspannung, Wechselspannung, Widerstand, Kapazität, Diode, Triode, prüfen Sie den Stromkreisdurchgang usw. Stecken Sie die rote Messleitung in das VΩ-Loch und die schwarze Messleitung in das COM-Loch.
Um Strom auf mA- oder μA-Niveau zu messen, stecken Sie die rote Messleitung in die dedizierte mA-Strombuchse und die schwarze Messleitung in das COM-Loch.
Messen Sie den Strom über dem mA-Pegel, stecken Sie die rote Messleitung in das 10-A- oder 20-A-Loch und die schwarze Messleitung in das COM-Loch.
Wählen Sie bei der Spannungsmessung den entsprechenden Bereich. Wenn Sie Gleichspannung messen, sollten Sie den Gleichspannungsblock V- (DCV) drücken. Wenn Sie Wechselspannung messen, sollten Sie den Wechselspannungsblock V~ (ACV) treffen. Stecken Sie die rote Messleitung ein. VΩ-Loch, die schwarze Messleitung wird in das COM-Loch eingeführt und dann parallel zum Stromkreis geschaltet, um die Spannung zu messen. Wenn Sie nicht wissen, wie groß das gemessene Signal ist, müssen Sie die maximale Reichweitenmessung auswählen. Beim Messen von Gleichstrom ist es besser, die positiven und negativen Elektroden zu berücksichtigen, da das digitale Messgerät kein Zeigermessgerät ist. Beim Messen des DC-Signals wird die Messung umgekehrt und die Nadel umgekehrt.
Wählen Sie beim Messen des Stroms die Buchse entsprechend der Größe des gemessenen Stroms aus. Wenn Sie einen kleinen Strom messen, stecken Sie die rote Messleitung in das mA-Loch und die schwarze Messleitung in das COM-Loch. Schließen Sie die roten und schwarzen Messleitungen an den Stromkreis an, um den Strom zu messen. Wenn die Messung „1“ anzeigt, was bedeutet, dass der Bereich überschritten ist, sollte der Messbereich erhöht werden. Im Allgemeinen wird eine 200-mA-Sicherung in das mA-Loch eingesetzt. Beim Messen von Hochstrom sollte die rote Messleitung eingeführt werden. Das schwarze 10-A- oder 20-A-Loch-Testkabel wird in das COM-Loch eingeführt. Das 10A-Loch oder 20A-Loch ist im Allgemeinen nicht für Versicherungen ausgelegt. Beim Messen von Hochstrom müssen Sie auf die Zeit achten. Die korrekte Messzeit sollte 10-15S sein. Wenn über einen längeren Zeitraum gemessen wird, führt eine Überhitzung aufgrund des Stromblocks von Konstantan- oder Mangan-Kupfer-Shunt-Widerständen zu Widerstandsänderungen, was zu Messfehlern führt.
Wenn Sie den Widerstand messen, schlagen Sie zuerst mit dem Multimeter an die elektrische Barriere und wählen Sie den entsprechenden Bereich aus. Wenn Sie den Widerstandswert des gemessenen Widerstands nicht kennen, sollten Sie den maximalen Bereich auswählen und dann die rote Messleitung in das VΩ-Loch und die schwarze Messleitung in das COM-Loch einführen und mit dem Widerstand verbinden. An beiden Enden gibt es keinen Plus- und Minuspol, da der Widerstand keinen Plus- und Minuspol hat. Wenn das Multimeter während der Messung „1“ anzeigt, sollten Sie den maximalen Block verwenden, um es erneut zu messen. Wenn der maximale Block verwendet wird, um den Widerstandswert des Widerstands immer noch "1" zu messen, bedeutet dies, dass der Widerstand offen ist. Wenn der Widerstandswert des Widerstands während der Messung 001 ist, bedeutet dies, dass der Widerstand intern zusammengebrochen ist. Schließen Sie beim Messen des Widerstands zuerst die Messleitung kurz, um den Widerstandswert des Messleitungsdrahts zu messen, im Allgemeinen 0,1-0,3 Ω, und der Widerstandswert darf 0,5 nicht überschreiten. Wenn er Ω überschreitet, bedeutet dies, dass die 9-V-Batterie verwendet wird wird durch die niedrige 9-V-Versorgungsspannung des Multimeters verursacht, oder es wird durch den Wackelkontakt zwischen dem Schneidkopf und der Platine verursacht. Halten Sie beim Messen den Metallteil des Teststifts nicht mit Ihren Händen, um zu vermeiden, dass Sie in den Widerstand des menschlichen Körpers eintreten. Messfehler verursachen.
Verwenden Sie beim Messen der Diode das Diodengerät. Die Leerlaufspannung der VΩ- und COM-Löcher des Diodengetriebes des digitalen Messgeräts beträgt etwa 2,8 V. Stecken Sie die rote Messleitung in das VΩ-Loch und die schwarze Messleitung in das COM-Loch. Verbinden Sie die rote Messleitung mit der Anode der Diode und die schwarze Messleitung mit der negativen Elektrode. Holen Sie sich den Durchlasswiderstandswert, messen Sie andernfalls den Sperrwiderstandswert der Diode, denn im digitalen Messgerät kontaktiert der rote Teststift die positive Elektrode der internen Batterie und wird positiv geladen, während der schwarze Teststift die negative Elektrode der internen Batterie und ist negativ geladen, direkt gegenüber dem Zeigermessgerät im Zeigermessgerät. Im Stromblock kontaktiert der rote Teststift die negative Elektrode der internen Batterie und der schwarze Teststift kontaktiert die positive Elektrode der internen Batterie. Wenn der Vorwärtswiderstandswert 300-600Ω und der Rückwärtswiderstandswert 1000 beträgt, bedeutet dies, dass die Röhre in Ordnung ist. Wenn sowohl der Vorwärts- als auch der Rückwärtswiderstandswert "1" sind, ist die Röhre offen, und wenn der Vorwärts- und der Rückwärtswiderstandswert beide 001 sind, bedeutet dies, dass die Röhre gebrochen ist. Wenn die Vorwärts- und Rückwärtswiderstandswerte ähnlich sind, ist die Qualität der Röhre schlecht.
