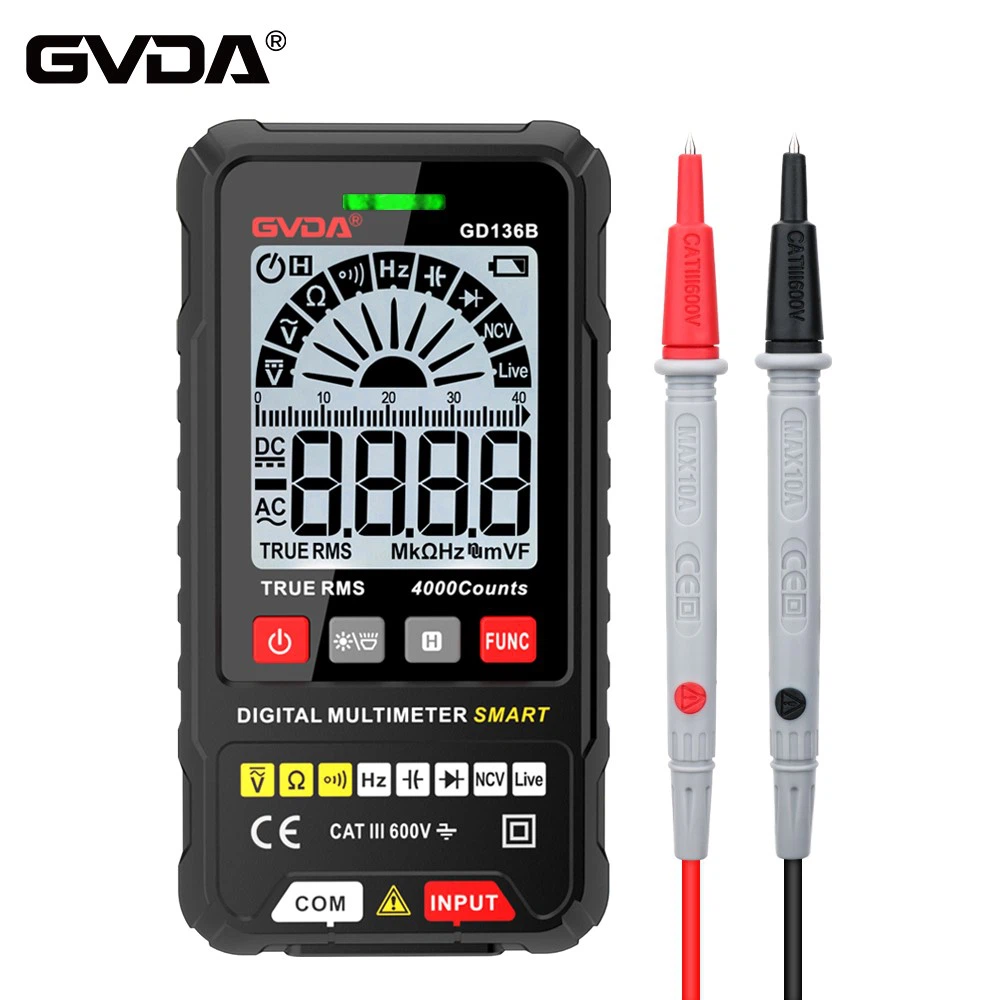

Stromprüfzubehör für Multimeter
Stromprüfzubehör für Multimeter
Es kann vorkommen, dass der Strom, den Sie messen müssen, den Bereich des Multimeters überschreitet oder die Feldbedingungen Sie daran hindern, den Stromkreis für eine Messung zu öffnen. Für Hochstromtests (typischerweise über 2 A), bei denen keine hohe Präzision erforderlich ist,Stromzangensind äußerst praktisch. Sie wickeln sich um einen Draht, messen den Strom und wandeln ihn in einen Wert um, den das digitale Messgerät verarbeiten kann.
Es gibt zwei grundlegende Arten von Stromtastköpfen:
Stromwandlertyp (CT): Wird ausschließlich für Wechselstrommessungen verwendet.
Hall-Effekt-Typ: Kann sowohl Wechsel- als auch Gleichstrom messen.
1. Stromwandler-Tastköpfe (CT).
Verwenden Sie normalerweise ein Umwandlungsverhältnis von 1 mA:1 A (z. B. werden 100 A Strom zur einfachen Messung mit einem Digitalmultimeter in 100 mA umgewandelt).
Verbinden Sie die Messleitungen mit den „mA“- und „Com“-Buchsen des Multimeters.
Stellen Sie den Funktionswähler auf den AC-Milliampere-Bereich (mA) ein.
2. Hall-Effekt-Sonden
Verwenden Sie ein Umwandlungsverhältnis von 1 mV:1 A sowohl für Wechselstrom als auch für Gleichstrom (z. B. werden 100 A Wechselstrom in 100 mV Wechselspannung umgewandelt).
Schließen Sie die Messleitungen an die Buchsen „V“ und „Com“ an.
Stellen Sie den Funktionswähler auf den Spannungsbereich (V oder mV) ein. Das Multimeter zeigt 1 mV an, um 1 A Strom darzustellen.
Wichtige Sicherheitsvorkehrungen
Trennen Sie den Stromkreis immer von der Stromversorgung, bevor Sie ihn aufbrechen oder Komponenten zur Strommessung entlöten. -Selbst kleine Ströme können Risiken darstellen.
Prüfen Sie niemals die Spannung, während die Messleitungen an die Strommessbuchsen angeschlossen sind. Dies kann zu Schäden am Messgerät oder zu Verletzungen führen.
Beispielmodelle
Stromsonde vom Typ CT- (z. B. Fluke 80i-400): Das Digitalmultimeter zeigt 1 mA an, um 1 A des tatsächlichen Stroms darzustellen.
Hall-Effekt-Tastkopf (z. B. Fluke I-1010): Konzipiert für Messungen hoher AC/DC-Ströme, wandelt er Strom in ein Spannungssignal um, wobei 1 mV auf dem Display 1 A des tatsächlichen Stroms entspricht.
