Bau eines Anemometers
Anemometer, auch Anemometer genannt, basieren auf dem Kaltschock-Luftstrom, der dem Thermoelement Wärme entzieht. Mit Hilfe eines Regelschalters wird die Temperatur konstant gehalten und der Regelstrom ist proportional zur Durchflussmenge. Beim Einsatz einer wärmeempfindlichen Sonde in Turbulenzen trifft der Luftstrom aus allen Richtungen gleichzeitig auf das Thermoelement, was die Genauigkeit der Messergebnisse beeinträchtigen kann. Bei Messungen in Turbulenzen ist der Messwert des Strömungsgeschwindigkeitssensors des thermischen Anemometers oft höher als der der Rotationssonde. Die oben genannten Phänomene können bei der Rohrleitungsmessung beobachtet werden. Je nach Auslegung der Pipeline können Turbulenzen bereits bei niedrigen Geschwindigkeiten auftreten.
Daher sollte die Anemometermessung am geraden Abschnitt der Rohrleitung durchgeführt werden. Der Startpunkt des geraden Abschnitts sollte mindestens zehnmal vor dem Messpunkt × D (D=Rohrleitungsdurchmesser, in cm) liegen; Der Endpunkt sollte mindestens 4 nach dem Messpunkt × Ort D liegen. Der Flüssigkeitsquerschnitt darf keine Hindernisse aufweisen

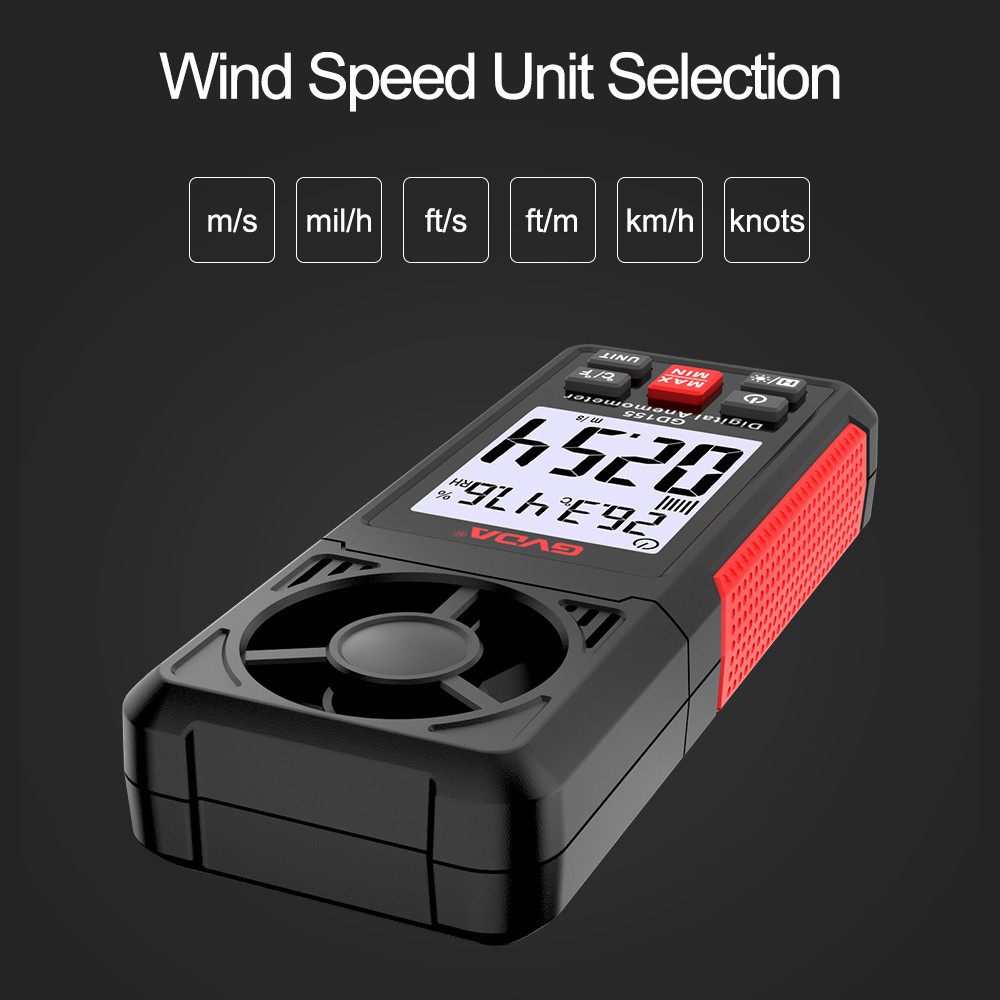

Drehsonde eines Anemometers
Das Funktionsprinzip der Rotationssonde des Anemometers basiert auf der Umwandlung der Rotation in ein elektrisches Signal. Zunächst durchläuft es einen Annäherungssensor, um die Drehung des Drehrads zu „zählen“ und eine Impulsreihe zu erzeugen. Anschließend wird es vom Detektor umgewandelt und verarbeitet, um den Geschwindigkeitswert zu erhalten.
Die Sonde mit großem Durchmesser des Anemometers (60 mm, 100 mm) eignet sich zur Messung von Turbulenzen bei mittleren und kleinen Strömungsgeschwindigkeiten (z. B. an Pipeline-Ausgängen). Die kleinkalibrige Sonde des Anemometers eignet sich besser zur Messung von Luftströmungen mit einer Querschnittsfläche, die mehr als das Hundertfache der Erkundungskopffläche beträgt.
Die richtige Einstellposition der Drehsonde des Anemometers im Luftstrom besteht darin, dass die Luftstromrichtung parallel zur Drehachse verläuft. Wenn die Sonde leicht im Luftstrom gedreht wird, ändert sich der Messwert entsprechend. Wenn der Messwert den Maximalwert * erreicht, zeigt dies an, dass sich die Sonde in der richtigen Messposition befindet. Bei der Messung in einer Rohrleitung sollte der Abstand vom Startpunkt des geraden Teils der Rohrleitung zum Messpunkt größer als 0XD sein und der Einfluss von Turbulenzen auf die wärmeempfindliche Sonde und das Staurohr des Anemometers berücksichtigt werden ist relativ klein.
Die Praxis der Messung der Luftströmungsgeschwindigkeit in Rohrleitungen mithilfe von Anemometern hat gezeigt, dass die 16-mm-Sonde von Anemometern am weitesten verbreitet ist. Seine Größe gewährleistet eine gute Durchlässigkeit und hält Strömungsgeschwindigkeiten von bis zu 60 m/s stand. Die Messung der Luftströmungsgeschwindigkeit in Rohrleitungen ist eine der möglichen Messmethoden, und für die Luftmessung ist die indirekte Messregelung (Gittermessmethode) anwendbar
