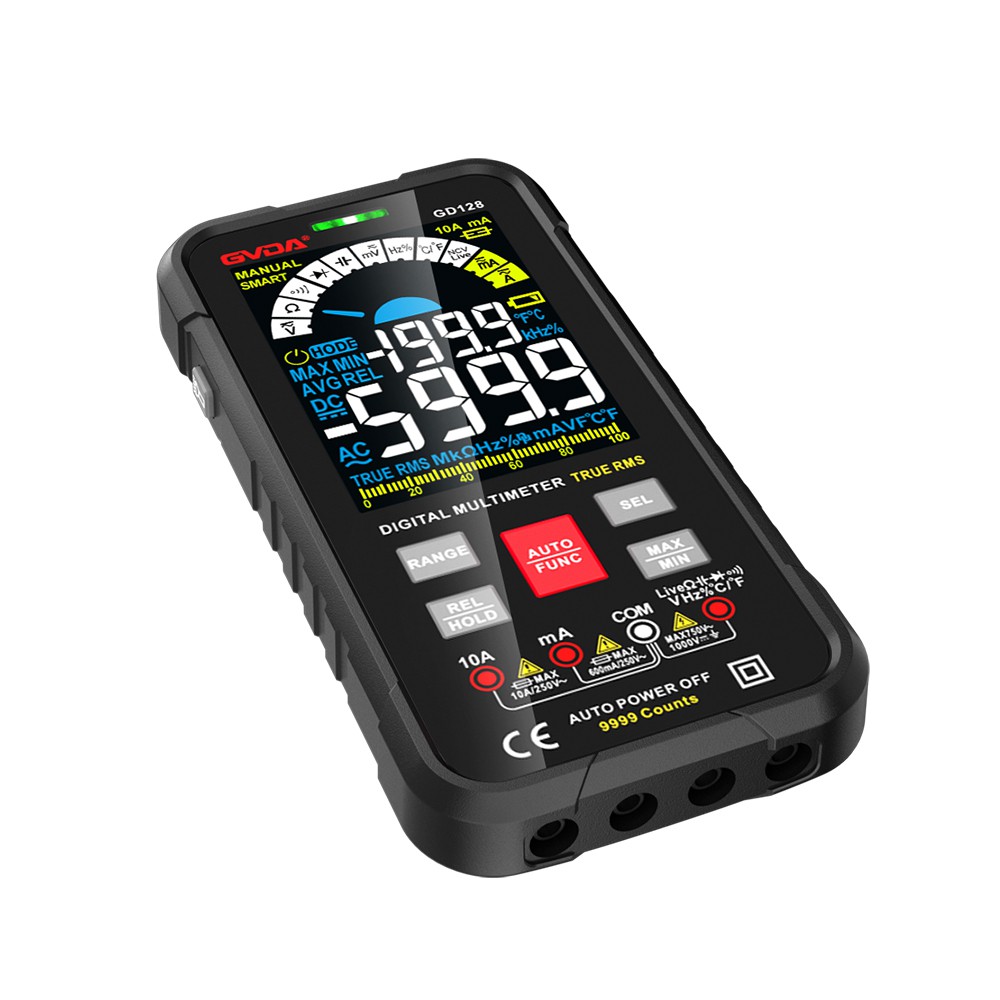

3 Möglichkeiten, den Stromkreisdurchgang mit einem Multimeter zu messen
1, Spannungsmessmethode.
Schalten Sie zunächst den Steuerkreis ein und stellen Sie den Schalter des Multimetergetriebes auf einen Wechselspannungspegel von 75 0V ein. Gemäß dem Schaltplan bleibt eine Sonde des Multimeters auf Leitung 9, während die andere Sonde die Leitungen 8-7-6-5-4-3 misst. Wenn der Schalter nicht geschlossen ist, sind die beiden Sonden in Phase und die Spannung beträgt 0 V. Bei der Messung der Leitungen 2-1 befinden sich die beiden Sonden in unterschiedlichen Phasen und die Spannung beträgt etwa 380 V. Dies ist der normale Zustand der Schaltung. Wenn der Spannungswert einer Leitung oder eines Punktes während des Messvorgangs nicht mit dem Schaltplan übereinstimmt, ist in den meisten Fällen der Punkt mit dem falschen Spannungswert der Fehlerpunkt!
2, Widerstandsmessmethode.
Zunächst muss der Stromkreis ausgeschaltet, getestet und als stromlos bestätigt werden. Dann sollte der Multimeter-Zahnradschalter auf den Signalton- oder Widerstandsmodus eingestellt werden und die beiden Sonden des Multimeters sollten auf Leitung 1 bzw. Leitung 9 platziert werden
Unter normalen Umständen drücken Sie die Taste SB1 oder SB2 separat oder drücken Sie die Federn der beiden Wechselstromschütze manuell separat (dh schließen Sie den normalerweise offenen Punkt von KM1 oder KM2 manuell). Zu diesem Zeitpunkt ist 1-9 leitend und der Stromkreis ist offen. Das Multimeter zeigt den entsprechenden Spulenwiderstandswert an.
Wenn kein Widerstandswert vorhanden ist, bedeutet dies, dass der Stromkreis nicht angeschlossen ist. Es ist notwendig, den Schaltplan zu vergleichen und den Durchgang Punkt für Punkt zu messen und zu analysieren. Die Messmethode ähnelt der Spannung.
3. Die Widerstandsmessmethode und die Spannungsmessmethode eines Multimeters sind die beiden am häufigsten verwendeten Methoden bei der Diagnose von Stromkreisfehlern. Man kann sagen, dass jedes seine eigenen Vorteile und Bequemlichkeiten hat. Entscheidend ist, welche Methode Sie üblicherweise verwenden und ob Sie das Multimeter zum Messen mit Hilfe Ihrer vertrautesten Methode verwenden.
Im Hinblick auf den Bereich der Stromkreisanbindung gibt es grob zwei Aspekte: erstens den Teil mit der Stromversorgung und zweitens den Teil mit Elektrogeräten. Um die Stromversorgung zu erkennen, stellen Sie den Messpegel des Multimeters auf einen höheren Wert als den Spannungspegel des zu testenden Stromkreises ein. Wenn Ihre aktuelle Versorgungsspannung beispielsweise 220 V Wechselstrom beträgt, sollte der Pegel bei einem Zeigermultimeter auf 250 V Wechselstrom oder 300 V Wechselstrom eingestellt werden. Wenn Sie ein Digitalmultimeter verwenden, können Sie es auf 750 V Wechselstrom einstellen. Stecken Sie dann die schwarze Sonde in die COM-Buchse und die rote Sonde in die V Ω-Buchse. Obwohl für die Messung der Wechselspannung keine hohe Polarität erforderlich ist, ist dies eine Voraussetzung für die Verwendung des Instruments (https://www.dgzj.com/). Daher ist es wichtig, gute Arbeitsgewohnheiten zu entwickeln. Wenn Sie zum ersten Mal messen, bitte Achten Sie auf die Sicherheit. Genau wie wir es normalerweise mit Stäbchen tun, stecken Sie die beiden Sonden fest in eine Steckdose oder die Eingangs- oder Ausgangsklemmen eines Schalters. Zu diesem Zeitpunkt zeigt das Multimeter die aktuelle Spannung an , wenn die Stromversorgungsspannung normal ist, kann der Stromversorgungsteil ausgeschlossen werden. Andernfalls überprüfen Sie den Stromkreis zwischen der Steckdose und dem Verteilerschalter, einschließlich des Netzschalters dieses Stromkreises. Der nächste Schritt besteht darin, zu messen, ob die elektrische Pfannkuchenpfanne funktioniert Trennen Sie zunächst den elektrischen Pfannkuchen vom Stromnetz, stellen Sie das Multimeter auf den Widerstandsbereich von 200 Ω ein und messen Sie das Netzkabel, den Netzschalter, den Temperaturregler und das Heizelement des elektrischen Pfannkuchens separat. In diesem Messstadium sollte das Messergebnis mit Ausnahme des Heizelements des elektrischen Pfannkuchens etwa 1 Ω betragen. Andernfalls sollte das Problem in diesem Teil behoben werden.
